有压三产品重介质旋流器

产品系列:有压三产品重介质旋流器

产品简介::

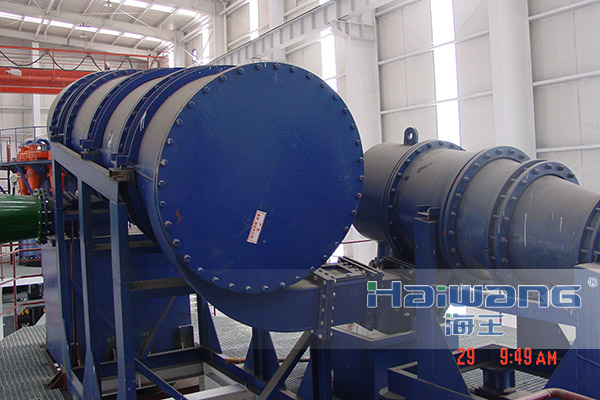

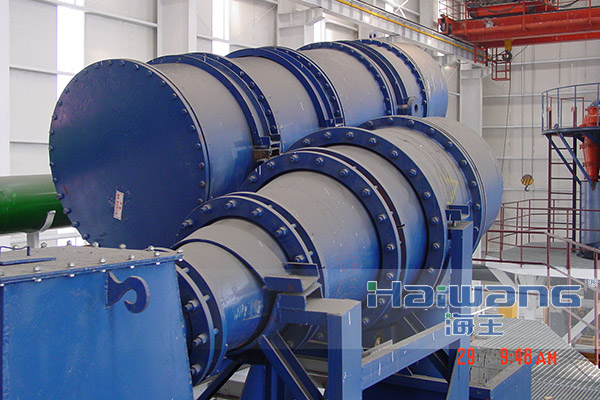

YTMC系列有压给料三产品重介质旋流器

三产品重介质旋流器简介
重介质旋流器是一种高效的煤炭洗选设备,利用磁铁矿粉和水作为介质,来实现不同密度和比重的精煤、矸石等产品的有效分离。



三产品重介质旋流器采用一套介质系统,两段旋流器串联结构,利用离心分选原理,分选出精煤,中煤与矸石三种产品;设备广泛用于原煤直接入洗工艺、脱泥入洗工艺等环节。三产品重介质旋流器分有压给料与无压给料两种类型。

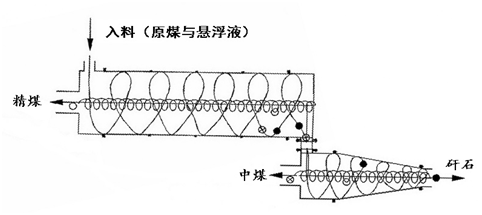

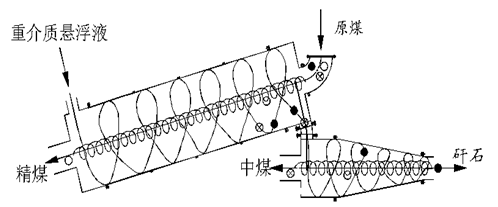

三产品重介质旋流器工作原理
三产品重介质旋流器是由一台圆筒型旋流器、一台圆筒圆锥型旋流器串联而成的机组。这种形式的旋流器分选过程是从低密度到高密度。

在第一段旋流器中利用离心分选原理把原煤分为两种产品(精煤与高密度的混煤),同时为下一段分选浓缩较高密度的悬浮液。精煤由内旋流经精煤管排出,混煤与高密度的悬浮液由外旋流进入二段。

在第二段旋流器中,由圆筒圆锥结构进一步提高悬浮液浓缩强度,达到更高的分选密度。进入的混煤利用离心分选原理分选出中煤与矸石。中煤由内旋流经中煤管排出,矸石由外旋流经矸石口排出。





三产品重介质旋流器规格型号
YTMC有压系列应用于各选煤厂原煤直接入洗工艺、脱泥入洗工艺等环节,标准规格从Ф500/350-Ф1400/1000:



型号 一段筒体直径(mm) 二段筒体直径(mm) 入料粒度(mm) 入料压力(MPa) 处理能力(t/h) 通过量(m³/h)
YTMC500/350 500 350 ≤20 0.06-0.10 40-60 200-300
YTMC600/400 600 400 ≤30 0.08 -0.12 50-80 300-400
YTMC710/500 710 500 ≤35 0.09- 0.14 70-120 400-550
YTMC780/550 780 550 ≤40 0.10-0.15 100-160 550-650
YTMC850/600 850 600 ≤45 0.13-0.16 120-180 650-750
YTMC900/650 900 650 ≤50 0.15-0.18 140-200 750-950
YTMC1000/710 1000 710 ≤60 0.18-0.22 180-240 900-1100
YTMC1100/780 1100 780 ≤70 0.20-0.24 220-300 1100-1400
YTMC1200/850 1200 850 ≤80 0.22-0.28 300-400 1400-1700
YTMC1300/920 1300 920 ≤90 0.26-0.32 350-450 1600-1900
YTMC1400/1000 1400 1000 ≤100 0.30-0.40 450-550 1900-2300

有压三产品重介质旋流器特点
目前大规格YTMC1400/1000,处理量450-550t/h;
双锥体结构设计;
Ep1≤0.03,Ep2≤0.05;
分选效率93-98%;
内衬耐磨高铝陶瓷、使用寿命长。
