无压三产品重介质旋流器

产品系列:无压三产品重介质旋流器

产品简介::



WTMC系列无压给料三产品重介质旋流器

WTMC无压三产品重介质旋流器于90年代成功应用于煤炭生产现场,并在推广应用中不断完善,至今已应用于数百家选煤厂中。海王无压给料三产品重介质旋流器,是由两段无压给料两产品重介质旋流器串联而成。它除了具有无压给料诸多优点外,还由于用一种低密度的悬浮液可同时选出精煤、中煤和矸石3种产品,因而简化了一整套高密度悬浮液制备、控制、输送及分选系统,可以节省基建投资和经营成本,从而得到了迅速发展。

三产品重介质旋流器

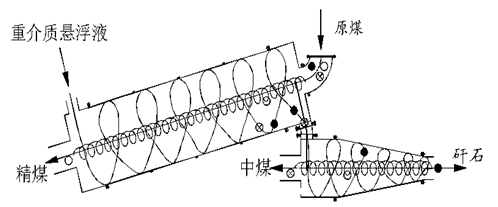

三产品重介质旋流器工作原理

三产品重介质旋流器是由一台圆筒型旋流器、一台圆筒圆锥型旋流器串联而成的机组。这种形式的旋流器分选过程是从低密度到高密度。

在第一段旋流器中利用离心分选原理把原煤分为两种产品(精煤与高密度的混煤),同时为下一段分选浓缩较高密度的悬浮液。精煤由内旋流经精煤管排出,混煤与高密度的悬浮液由外旋流进入二段。

在第二段旋流器中,由圆筒圆锥结构进一步提高悬浮液浓缩强度,达到更高的分选密度。进入的混煤利用离心分选原理分选出中煤与矸石。中煤由内旋流经中煤管排出,矸石由外旋流经矸石口排出。

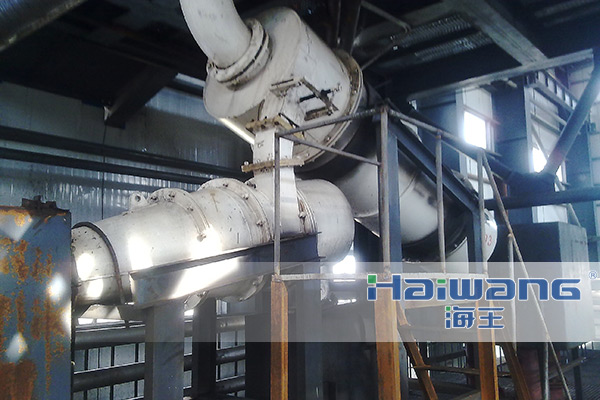

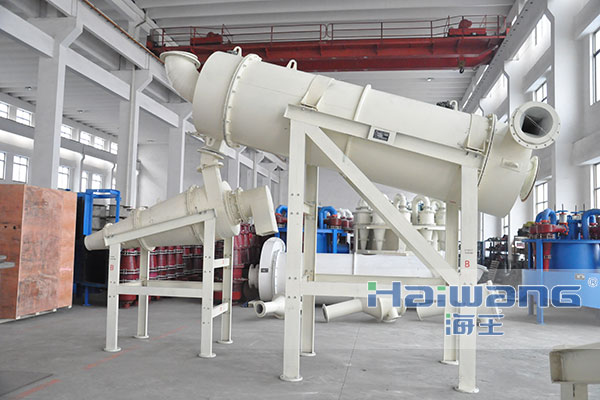

三产品重介质旋流器三产品重介质旋流器


无压三产品重介质旋流器规格型号

型号 一段筒体直径(mm) 二段筒体直径(mm) 进料粒度(mm) 进料压力(MPa) 处理量(t/h) 通过量(m3/h)
WTMC500/350 500 350 ≤20 0.05-0.08 35-50 150-250
WTMC600/400 600 400 ≤30 0.06-0.10 50-80 250-350
WTMC710/500 710 500 ≤35 0.08-0.12 60-100 350-450
WTMC780/550 780 550 ≤40 0.09-0.13 10-140 400-550
WTMC850/600 850 600 ≤45 0.10-0.014 100-160 500-650
WTMC900/650 900 650 ≤50 0.12-0.16 120-180 600-800
WTMC1000/710 1000 710 ≤55 0.15-0.18 160-220 800-1000
WTMC1100/780 1100 780 ≤60 0.18-0.22 20-280 900-1200
WTMC1200/850 1200 850 ≤70 0.20-0.30 260-350 1300-1400
WTMC1300/920 1300 920 ≤80 0.22-0.30 320-400 1400-1800
WTMC1400/1000 1400 1000 ≤90 0.28-0.38 400-500 1800-200
WTMC1500/1100 1500 1100 ≤100 0.30-0.40 500-600 2200-2600

无压三产品重介质旋流器特点
l  可调式溢流管
l  入料粒度宽,上限可达100mm
l  分选效率高,错配物含量少
l  过粉碎轻,次生煤泥少
l  平行、垂直、直线布置
l  进口高铝陶瓷,耐磨寿命长
